空氣采樣系統倉庫應用
[摘要]本文通過對倉庫的環境分析，介紹如何在倉庫中設計和安裝空氣采樣系統。
[關鍵詞]ASD535-3，ASD535-4，冷庫
1. 概述
在倉庫里面設計空氣采樣系統時，有許多因素需要考慮，這些因素包括:
? 高度較高
? 煙霧分層
? 貨架引起的隔斷
? 很大的火災負荷
? 維護訪問
? 外部/內部污染物
對于開敞的倉庫，應該遵從規范的要求，設計管道間距和采樣孔間距，而且設計與大空間的設計類似，但是需要特別考慮由貨架形成的隔斷。而且需要考慮一些特殊區域，如叉車充電區域，控制區域，卸貨平臺區域，電力控制設備。
2. 頂部探測
使用一個安裝在頂部的普通靈敏度的空氣采樣系統，來代替傳統點式探測器能夠滿足規范的要求，在安裝和維護方面比傳統點式探測器有優勢，
考慮到累加探測效果，性能也更加好。然而，考慮到倉庫中巨大的火災負荷，以及存儲的物品的高價值，通常在存儲高度超過頭頂的吊

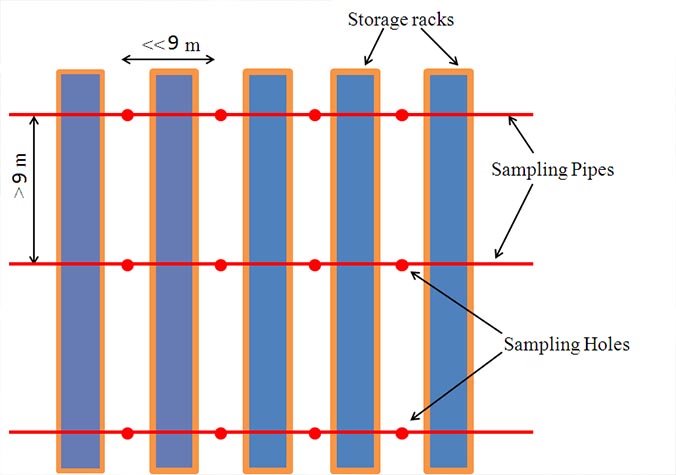

頂處，提供一個增強的保護是有利的。因此英國規范建議任何存儲區域，只要超過頭頂的高度，在吊頂處安裝一個靈敏型的空氣采樣系統（Class B）,采樣孔的間距應該遵守相關國家規范。（英國規范是任意一點到探測器的距離不得超過7.5 米，而中國規范是保護面積在80平米）吊頂安裝的采樣孔 應該 盡可能在走廊上方，特別地當貨架高度大于吊頂高度的90%。注意，英國規范規定，當貨架離頂部的距離小于300mm時，應該把存儲貨架當作墻來考慮，因此應該在每個走廊提供探測。國家的規范對于管道的走向沒有明確的規定。有時候，管道在頂部橫穿走道，管道間距大于9米，采樣孔間距小于9米，而且采樣孔置于走道的上方，如下圖。這種方式管道可能會(huì )比較短，能夠覆蓋每一個走道。 注意，英國的規范可以做到管道間距10米，因此下圖中的間距從原來的10米調整到9米以適應我們國家的規范。在其它一些情況，現實中用得更多的是（特別是改造項目）管道沿著走道布置，見下圖
這種布管方案，更方便安裝，但是也許需要更多的管道，也可以每隔一個走道進行布管，雖然這不是較優。許多倉庫具有很長的走道，因此從傳送時間來考慮，管道在頂部橫穿走道，并且在地面上提供一個維護測試點也是比較現實可行。具體使用哪種頂部布管方案取決于被保護的倉庫的特點。
3.貨架探測
對于許多倉庫，貨架內額外的探測是更加理想的。下面的一些點全部或部分適用于大部分倉庫-取決于特別的風險和每個倉庫的特點。
1, 當保護高架倉庫時，采樣孔的數量應該與存儲貨物的火災負荷和貨架高度相對應。建議在水平方向采樣孔布置得密一些，以減少煙霧在采樣孔之間穿越，導致不能被及時探測。建議較大的采樣孔間距是6m.
2, 當貨架高度超過8米，應該提供貨架內探測。貨架內探測的較頂部采樣孔距離貨架頂部的高度應該不超過貨架高度的25%，并且距離頂部不得超過10米。貨架內探測的垂直高度較大8米，因此當貨架的高度超出10.5米時，很可能需要2層貨架內探測，當貨架高度超出21米時，很可能需要3層以上的貨架探測。
3，在使用多層貨架內探測時，每一層的采樣孔應該與下一層的采樣孔有偏移，來減少煙霧在采樣孔之間垂直上升，產生漏報的可能。
4，貨架內管道和采樣孔的位置取決于貨架的詳情和存儲的貨物，通常有兩種選擇：
A) 管道放置在背靠背的貨架中間
B) 管道放置在貨架邊緣，靠近走道邊緣。 相比于另一種方案，這種方案更加可靠和并且更加快速，因為它離著火源更近（如走道內的小車）。
雖然這種方案更容易安裝和測試，但是這種方案使得管道容易被機械設備破壞。選擇何種方案，取決于貨架的設計，材料的火災風險和運營的活動。注意，當使用貨架邊緣的方案時，通常只需要在走道的一側布置管道，除非走道非常寬（比如大于3米）。當使用多層探測時，應該使用采樣孔偏移。
4.ASD535在倉庫應用中的優勢
ASD535探測器，由于其出色的性能，成為所有空氣采樣探測系統的選擇之一。ASD535-4探測器包含2個探測腔，支持總共400米管道，可以覆蓋4000平米。舉例來說，如果1個倉庫的面積是4000平米，其它品牌的探測器可能需要2臺或者更多，但是使用ASD535-4，只要1臺探測器就可以滿足要求。
5.冷庫
對于一些冷庫，由于冷凝以及結冰問題的存在，使得大部分空氣采樣探測器都無能為力，它們通常需要把探測器裝在冷庫的外面，采樣管道穿過保溫墻之后，再在冷庫里面布置，然而這種方案可能只能工作幾個月。幾個月之后，穿墻部位的管道都將結冰。太倉和路雪的倉庫就是一個失敗的例子。然而，對于A(yíng)SD535探測器來說，冷庫完全沒有問題。ASD535可以安裝在-30度的環境里工作，而無需增加任何其它輔助設備。因此對于冷庫，無需再東奔西走，只有ASD535可以工作在-30度的環境里。
6.與傳統FAS系統的接口
早期探測系統通常只是整個大樓消防系統的一部份，因此ASD探測器通常需要接入整個大樓的FAS系統中。ASD535探測器內置3個繼電器，通過繼電器輸出給FAS系統，信號為1個火警信號，1個預警信號和1個故障信號。如果需要額外的繼電器，可以增加繼電器卡進行擴展。
參考文獻
1.《火災自動報警系統設計規范》GB50116-98
2.Code of Practice for Design, Installation, Commissioning & Maintenance of
Aspirating Smoke Detector (ASD) Systems
